Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: Hengcheng
Πιστοποίηση: ISO Patent Certificate High-Tech Product Certificate
Αριθμό μοντέλου: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 SET
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία ναυτιλίας
Χρόνος παράδοσης: 90 ημέρες
Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 5 σύνολα μήνα \
Ονομασία: |
Πνευματικά συστήματα μεταφοράς |
Τύπος: |
Αντλία δοχείων |
Μεταβίβαση της ικανότητας: |
>300t/h |
Απόσταση: |
>2000m |
Δύναμη: |
<3.8kWh/t·χλμ |
Μεταβίβαση του υλικού: |
Σκόνη άνθρακα, τέφρα μυγών, σκόνη ασβεστόλιθων/ορυκτή σκόνη, τσιμέντο/ακατέργαστο γεύμα, καπνός πυρι |
Μεταβίβαση της απόστασης: |
>2000m |
Εφαρμόσιμες βιομηχανίες: |
Καταστήματα οικοδομικού υλικού, εγκαταστάσεις κατασκευής, ενέργεια & να εξαγάγει |
Δομή: |
Σύστημα μεταφορέων |
Ελέγχος εξόδου με βίντεο: |
Παροχή |
Ονομασία: |
Πνευματικά συστήματα μεταφοράς |
Τύπος: |
Αντλία δοχείων |
Μεταβίβαση της ικανότητας: |
>300t/h |
Απόσταση: |
>2000m |
Δύναμη: |
<3.8kWh/t·χλμ |
Μεταβίβαση του υλικού: |
Σκόνη άνθρακα, τέφρα μυγών, σκόνη ασβεστόλιθων/ορυκτή σκόνη, τσιμέντο/ακατέργαστο γεύμα, καπνός πυρι |
Μεταβίβαση της απόστασης: |
>2000m |
Εφαρμόσιμες βιομηχανίες: |
Καταστήματα οικοδομικού υλικού, εγκαταστάσεις κατασκευής, ενέργεια & να εξαγάγει |
Δομή: |
Σύστημα μεταφορέων |
Ελέγχος εξόδου με βίντεο: |
Παροχή |

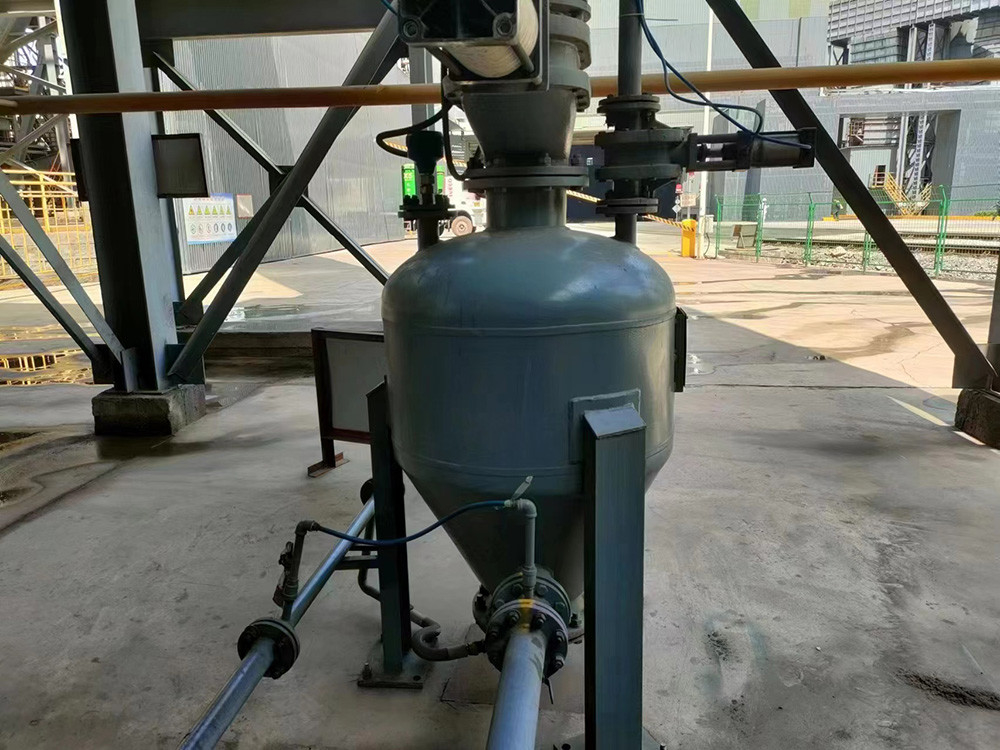

Πνευματικά συστήματα μεταφοράς - Πνευματική αντλία σιλό μεταφοράςΔυνατότητα μεταφοράς 300 τ/ώρα
Περιγραφή
Πώς λειτουργεί το πνευματικό μεταφορέα;
Πνευματικό σύστημα μεταφοράς αντλίας αποθήκευσης πυκνής φάσης
Αρχή λειτουργίας της ατμοσφαιρικής μεταφοράς πυκνής φάσης υπό θετική πίεση
Η αντλία μεταφοράς πυκνής φάσης είναι ένας σχετικά αξιόπιστος δυναμικός ατμοσφαιρικός εξοπλισμός μεταφοράς πυκνής φάσης που μεταφέρει υλικά σε σκόνη υπό υψηλή πίεση (κάτω από περίπου 1000 kPa).Υπάρχουν δύο μέθοδοι εκφόρτωσης για τις αντλίες πυκνής φάσηςΤα υλικά στην δεξαμενή υγροποιούνται μέσω κωνικής φουσκωτής δεξαμενής, αεριωθούμενου πίδακα ή άλλων μεθόδων.Τοποθέτηση ενός υγροποιημένο στρώμα πλάκας φούσκωσης στο κάτω μέρος μπορεί να επιτρέψει το υλικό να εκφορτωθεί από το άνω μέρος της δεξαμενής, και η διασπορά του μεταφερόμενου αερίου σε διαφορετικά επίπεδα εισόδου στην δεξαμενή εξαρτάται από τις ιδιότητες του μεταφερόμενου υλικού.
Η ατμοσφαιρική μεταφορά πυκνής φάσης με θετική πίεση είναι μια μη συνεχής διαδικασία μεταφοράς, εξοπλισμένη με βαλβίδες εισόδου και εξόδου, σωλήνες μεταφοράς υλικού, σωλήνες εισόδου αέρα,και μια τυποποιημένη αντλία σιλόΠροτού τροφοδοτηθεί η αντλία του σιλό, το σιλό περιέχει το μεταφερόμενο υλικό και όλες οι βαλβίδες είναι κλειστές.
Η διαδικασία για όλες τις εργασίες ατμοσφαιρικής μεταφοράς πυκνής φάσης υπό θετική πίεση είναι η ακόλουθη:
1. Ανοίξτε την βαλβίδα τροφοδοσίας και την βαλβίδα εξάτμισης, και η αντλία του δοχείου τροφοδοσίας θα τροφοδοτηθεί με κανονική πίεση έως ότου ο μετρητής επιπέδου ανακοινώσει ότι το δοχείο είναι γεμάτο και το σήμα δείκτη σταματά.
2. Κλείστε την βαλβίδα τροφοδοσίας και την βαλβίδα εξάτμισης και, στη συνέχεια, ανοίξτε την βαλβίδα αέρα υψηλής πίεσης για να πιεστεί η δεξαμενή·
3Όταν η πίεση λειτουργίας έχει επιτευχθεί, ανοίξτε την βαλβίδα παροχής αέρα και την βαλβίδα εκφόρτωσης και το υλικό αρχίζει να παραδίδεται.
4Το άκρο μεταφοράς εμφανίζεται από τον διακόπτη πίεσης, το μετρητή επιπέδου ή το ρολόι χρόνου.έτσι ώστε να χρησιμοποιείται ολόκληρος ο συμπιεσμένος αέρας για τον καθαρισμό του αγωγού μεταφοράςΜετά την ολοκλήρωση του ενός κύκλου, συνεχίζεται ο άλλος κύκλος.
Πίνακας παραμέτρων αντλίας μεγάλης χωρητικότητας με αεριστικό μεταγωγικό κάδο
| Υλικό μεταφοράς | Σφιχτότητα χύδην (t/m3) | Σχήμα | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Απόσταση μεταφοράς | |
| Προδιαγραφές | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Επίπεδο (m) | Επίπεδο (m) | ||
| Χοντροποιημένος άνθρακας | 0.5 | Όγκος παράδοσης (t/h) | 50 έως 80 | 60~90 | 65 έως 110 | 80~130 | 200 | 20 |
| Ασπίδα της Αετούς | 0.75 | 75~125 | 85 έως 130 | 95~160 | 125~190 | 200 | 20 | |
| Λάμψη ασβεστόλιθου/ορυκτής σκόνης | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Τσιμέντο/ακατέργαστο άλεμα | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Πίνακας παραμέτρων αντλίας για βαρέα αέριο
| Υλικό μεταφοράς | Σφιχτότητα χύδην (t/m3) | Σχήμα | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Απόσταση μεταφοράς | |
| Προδιαγραφές | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Επίπεδο (m) | Επίπεδο (m) | ||
| Χοντροποιημένος άνθρακας | 0.5 | Όγκος παράδοσης (t/h) | 20~40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| Ασπίδα της Αετούς | 0.75 | 35 έως 60 | 45 ~ 65 | 45 έως 80 | 65 έως 95 | 1000 | 25 | |
| Λάμψη ασβεστόλιθου/ορυκτής σκόνης | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70~100 | 1000 | 25 | |
| Τσιμέντο/ακατέργαστο άλεμα | 1 | 50 έως 80 | 55~90 | 65 έως 110 | 90~120 | 1000 | 25 |
|
Πίνακας παραμέτρων αντλίας συνηθισμένου πλέγματος με αντλία αερισμού
| Υλικό μεταφοράς | Δυσσωρευτική πυκνότητα ((t/m3) | Σχήμα | PCD18/N | PCD20/N | PCD20/N | Απόσταση μεταφοράς αναφοράς | |
| Προδιαγραφές | 50,0 έως 6,7m3 | 7.0~10.0m3 | 100,0 έως 15,0 m3 | Επίπεδο (m) | Βόρεια (m) | ||
| Χοντροποιημένος άνθρακας | 0.5 | Όγκος παράδοσης (t/h) | 12 ~ 20 | 16 έως 32 | 25 ~ 50 | 500 | 30 |
| Ασπίδα της Αετούς | 0.75 | 18 έως 32 | 25 έως 48 | 35 ~ 70 | 50 | ||
| Λάμψη ασβεστόλιθου/ορυκτής σκόνης | 0.8 | 20 ~ 35 | 26 έως 51 | 38~75 | 500 | 30 | |
| Τσιμέντο/ακατέργαστο άλεμα | 1.0 | 24~42 | 32 ~ 65 | 48 έως 95 | 500 | 30 | |
| Σίλικονική σκόνη | 1.2 | 28 ~ 50 | 40 ~ 75 | 55~115 | 500 | 30 |
|
Πίνακας παραμέτρων μικροδιαστάσεων αεριωθούμενης αντλίας
| Υλικό | Δυσσωρευτική πυκνότητα ((t/m3) | Σχήμα | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Απόσταση μεταφοράς αναφοράς | |
| Προδιαγραφές | 0.2~0.5m3 | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0m3 | Επίπεδο (m) | Βόρεια (m) | ||
| Χοντροποιημένος άνθρακας | 0.5 | Όγκος παράδοσης (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Ασπίδα της Αετούς | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Λάμψη ασβεστόλιθου/ορυκτής σκόνης | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| Τσιμέντο/ακατέργαστο άλεμα | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Σίλικονική σκόνη | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Βασικά χαρακτηριστικά του προϊόντος
1 Μεγάλη μεταγωγική ικανότητα: > 300 τ/ώρα·
2 Μακρά απόσταση: > 2000m·
3 Χαμηλή κατανάλωση ενέργειας: < 3,8 kWh/t · km·
4 Μικρή φθορά: διάρκεια ζωής σωλήνα> 10 έτη.
5 Χαμηλή ταχύτητα: αρχική ταχύτητα 6-10m/s.
6 Υψηλή αναλογία ανάμειξης: > 30 kg/kg·
7 Ευέλικτη διάταξη διαδικασίας, χωρίς σκόνη, υψηλό ρυθμό λειτουργίας, χαμηλότερη επένδυση σε σύγκριση με τη μηχανική μεταφορά και χαμηλότερα κόστη συντήρησης
Προς το παρόν, η μεγαλύτερη οριζόντια απόσταση μεταφοράς μας είναι 2200m και το ύψος είναι 30m. Η μέγιστη ικανότητα μεταφοράς μιας μονάδας είναι 300 t / h. Η κατανάλωση ενέργειας μεταφοράς είναι μικρότερη από 3.8kWh/t · km, η διάρκεια ζωής του ευθείου αγωγού είναι άνω των 10 ετών και η διάρκεια ζωής του αγκώνα είναι άνω των 3 ετών.Αναπτύσσουμε το καλύτερο σχέδιο μηχανικής και σχέδιο επιλογής εξοπλισμού με βάση τις απαιτήσεις και τις παραμέτρους των πελατών, όπως οι προδιαγραφές υλικών σκόνης, απόδοση, απόσταση μεταφοράς, όγκος μεταφοράς και γεωγραφικές συνθήκες που παρέχονται από τον πελάτη, όπως υπολογισμός του όγκου αέρα, αναλογία αγωγών,επεξεργασία συλλογής σκόνης στην αποθήκη υποδοχής, και σχέδιο μετά την πώληση.
Βάσει της εκτεταμένης εμπειρίας της τεχνικής πρακτικής, οι περισσότερες από τις διαδικασίες διαλείπουσας ατμοσφαιρικής μεταφοράς πυκνής φάσης με θετική πίεση χωρίζονται κυρίως στις ακόλουθες τρεις διαδικασίες:
