Αντλία ανθρακούχου σκόνης με αντλία αεριωθούμενης μεταφοράς με χωρητικότητα μεταφοράς 12 - 50 T/H

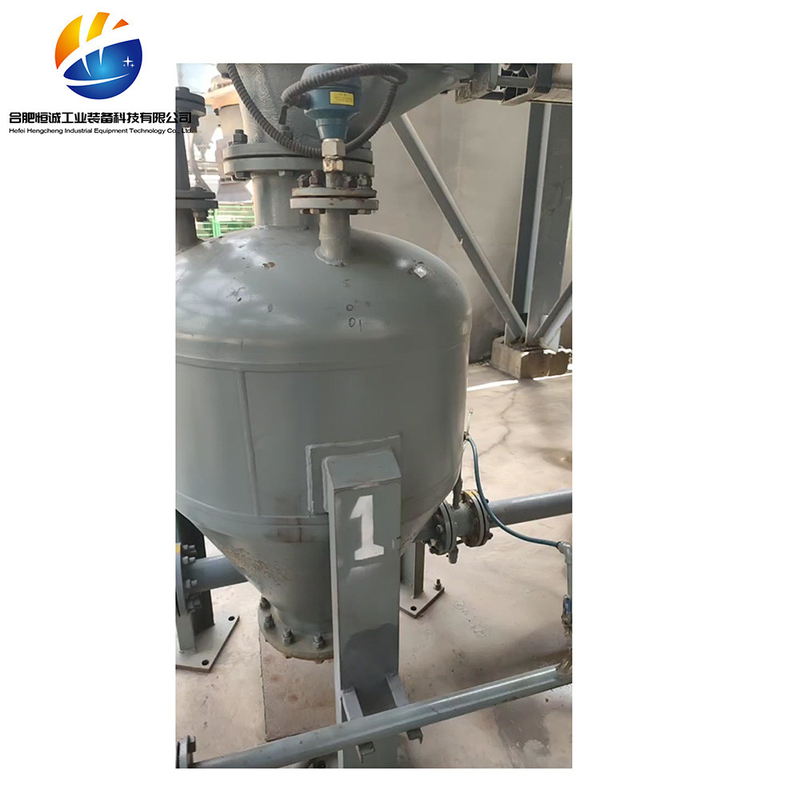

Πυρηνική αντλία μεταφοράς σίλου με χωρητικότητα μεταφοράς 12-50 t/h

Περιγραφή

Η αρχή λειτουργίας ενός ατμοσφαιρικού συστήματος μεταφοράς πυκνής φάσης επιβεβλημένης πίεσης:
Η πυκνή συνεκτική μεταφορά στάχτης βασίζεται στην αρχή της πνευματικής μεταφοράς της δι φάσης ροής στερεών αερίων,χρησιμοποιώντας τη στατική και δυναμική πίεση του συμπιεσμένου αέρα για τη μεταφορά υλικών με υψηλή συγκέντρωση και απόδοσηΤο σύνολο του συστήματος αποτελείται από πέντε μέρη: πηγή αερίου, μεταφορά, αγωγός, αποθήκευση στάχτης και έλεγχο.Το μεταγωγικό μέρος αποτελείται από μεταγωγές (πυρσολήπτες δοχείων) αντίστοιχων προδιαγραφών σύμφωνα με τις απαιτήσεις της ικανότητας μεταφοράς στάχτης.Κάθε μεταφορέας είναι μια ανεξάρτητη μονάδα που μπορεί να λειτουργεί είτε ως μία μονάδα είτε ως ένα σύστημα που αποτελείται από πολλές μονάδες.
Αντλία απορριμμάτων
Είναι το βασικό μέρος του συστήματος, μέσω του οποίου η ξηρή στάχτη και ο συμπιεσμένος αέρας αναμιγνύονται πλήρως και υγροποιούνται, επιτρέποντας την ομαλή λειτουργία του συστήματος.Εφοδιασμένα με υποστηρικτικό εξοπλισμό, όπως βαλβίδες εισόδου και εξόδου, πλάκες ρευστότητας, μετρητές επιπέδου, βαλβίδες ασφαλείας κλπ.
Αρχή λειτουργίας της αντλίας απορριμμάτων:
Η αντλία απορριμμάτων είναι ένα δοχείο πίεσης με αερόστομο, το οποίο έχει τα χαρακτηριστικά της μεγάλης απόστασης μεταφοράς στάχτης, της αξιόπιστης λειτουργίας, του υψηλού βαθμού αυτοματισμού,και απαιτεί συμπιεσμένο αέρα με σχετικά υψηλή πίεση ως μεταφορικό μέσοΗ διαδικασία λειτουργίας του είναι να ανοίξει πρώτα την βαλβίδα εξάτμισης και την βαλβίδα τροφοδοσίας για φόρτωση,στη συνέχεια κλείστε την βαλβίδα τροφοδοσίας και την βαλβίδα εξάτμισης όταν το υλικό είναι γεμάτο, ανοίξτε την βαλβίδα πίεσης του κυλίνδρου και συμπιέστε τον αέρα για να αφαιρέσετε τη σκόνη μέσα στον κύλινδρο.
1Στάδιο σίτισης:Η βαλβίδα τροφοδοσίας βρίσκεται σε ανοιχτή κατάσταση και οι κύρια βαλβίδες εισόδου και εξόδου είναι κλειστές.Η ιπτάμενη στάχτη που συλλέγεται από τον συλλέκτη σκόνης πέφτει ελεύθερα στην αντλία απορριμμάτων με τη βαρύτητα ή μέσω της μηχανής εκφόρτωσηςΌταν το επίπεδο στάχτης είναι αρκετά υψηλό ώστε να εκπέμπει πλήρες σήμα από τον μετρητή επιπέδου υλικού ή σύμφωνα με τον χρόνο ρύθμισης τροφοδοσίας του συστήματος, η βαλβίδα τροφοδοσίας κλείνει, η βαλβίδα εξάτμισης κλείνει,και η κατάσταση της τροφής τελειώνει.
2. Στάδιο υγροποίησης υπό πίεση:Μετά την ολοκλήρωση του σταδίου τροφοδοσίας, το σύστημα ανοίγει αυτόματα τη βαλβίδα εισόδου μία φορά.Ο επεξεργασμένος συμπιεσμένος αέρας εισέρχεται στον κώνο ρευστότητας στο κάτω μέρος της αντλίας δοχείου μέσω της βαλβίδας ελέγχου ροήςΤαυτόχρονα, η πίεση στο εσωτερικό της αντλίας αυξάνεται.Όταν η πίεση φτάνει στο σημείο όπου ο αισθητήρας πίεσης στέλνει ένα σήμα, το σύστημα ανοίγει αυτόματα την βαλβίδα εκκένωσης και το στάδιο της υγρασίας υπό πίεση τελειώνει.
3Στάδιο μεταφοράς:Η βαλβίδα εκκένωσης και η δευτερεύουσα βαλβίδα εισόδου ανοίγουν, ενώ η κύρια βαλβίδα εισόδου δεν σταματά.και το μείγμα αερίου και στάχτης εισέρχεται στον σωλήνα μεταφοράς στάχτης μέσω της βαλβίδας εκκένωσηςΗ ιπτάμενη στάχτη βρίσκεται πάντα σε υγροποιημένη κατάσταση και εισέρχεται στον αγωγό μεταφοράς για μεταφορά.και η πίεση στο εσωτερικό της αντλίας σκουπιδιού μειώνεταιΌταν ο αισθητήρας πίεσης στέλνει ένα σήμα, η δευτερεύουσα βαλβίδα εισόδου κλείνει.η φάση μεταφοράς τελειώνει, και οι βαλβίδες εισόδου και εξόδου παραμένουν ανοιχτές, εισέρχονται στη φάση φυσήματος.
4Στάδιο καθαρισμού:Οι βαλβίδες εισόδου και εξόδου διατηρούνται ανοιχτές, χρησιμοποιείται συμπιεσμένος αέρας για να καθαριστεί η αντλία απορριμμάτων και ο αγωγός μεταφοράς στάχτης.και η βαλβίδα εισόδου είναι κλειστήΌταν η πίεση μέσα στην αντλία απορριμμάτων πέφτει σε κανονική πίεση, η βαλβίδα εξόδου κλείνει και οι βαλβίδες εισόδου και εξάτμισης ανοίγουν για να εισέλθουν στο στάδιο τροφοδοσίας.το σύστημα ολοκληρώνει έναν κύκλο μεταφοράς και εισέρχεται αυτόματα στον επόμενο κύκλο μεταφοράς.

Πίνακας παραμέτρων αντλίας μεγάλης χωρητικότητας με αεριστικό μεταγωγικό κάδο

Πίνακας παραμέτρων αντλίας για βαρέα αέριο

Πίνακας παραμέτρων αντλίας συνηθισμένου πλέγματος με αντλία αερισμού

Πίνακας παραμέτρων μικροδιαστάσεων αεριωθούμενης αντλίας

Βασικά χαρακτηριστικά του προϊόντος
1 Μεγάλη μεταγωγική ικανότητα: > 300 τ/ώρα·
2 Μακρά απόσταση: > 2000m·
3 Χαμηλή κατανάλωση ενέργειας: < 3,8 kWh/t · km·
4 Μικρή φθορά: διάρκεια ζωής σωλήνα> 10 έτη.
5 Χαμηλή ταχύτητα: αρχική ταχύτητα 6-10m/s.
6 Υψηλή αναλογία ανάμειξης: > 30 kg/kg·
7 Ευέλικτη διάταξη διαδικασίας, χωρίς σκόνη, υψηλό ρυθμό λειτουργίας, χαμηλότερη επένδυση σε σύγκριση με τη μηχανική μεταφορά και χαμηλότερα κόστη συντήρησης
Πεδίο εφαρμογής
Οι συσκευές και τα συστήματα ατμοσφαιρικής μεταφοράς PCD χρησιμοποιούνται ευρέως σε βιομηχανίες όπως τα οικοδομικά υλικά, τα χημικά, τα ορυχεία, η ενέργεια και η μεταλλουργία.πρώτες ύλες, ιπτάμενη τέφρα, υδατισμένο ασβέστιο, στεγνά εκφορτωμένα σκουριά από καρβίδιο ασβεστίου, σκόνη σκουριάς, σκόνη σκουριάς χάλυβα, σκόνη άνθρακα, σκόνη οξειδίου του αλουμινίου, σκόνη βοξίτη, σκόνη φωσφόρου, σκόνη πυροφυλλίτη,και οργανική σκόνη πυριτίου.
